Nova, integrisana funkcija e-pošte omogućava pojedinačno obaveštavanje nekoliko primalaca, npr. u slučaju promena statusa ili alarma. Integracija servera za datum i vreme (NTP) omogućava automatsko dobijanje datuma i vremena putem Interneta i sinhronizaciju sopstvene KNX instalacije. Opsežne vremenske funkcije omogućavaju realizaciju moćnog KNX vremenskog prekidača sa nedeljnom funkcijom. Konfiguracija se vrši isključivo sa ETS softverom - nije potreban dodatni softver ili alat.

Uređaj takođe nudi funkciju KNX IP interfejsa (KNXnet / IP), na primer kao programski interfejs za ETS. Programeri mogu pristupiti svim funkcijama putem API-ja sa BAOS RESTful Web Services. To omogućava da se uređaj koristi kao mrežni prolaz specifičan za aplikaciju, povezujući KNX magistralu sa postojećom IP infrastrukturom. Najbolji u klasi: KNX IP BAOS 777 predstavlja moćan mrežni prolaz za kontrolu zgrada sa najmanjom veličinom i minimalnom potrošnjom energije.

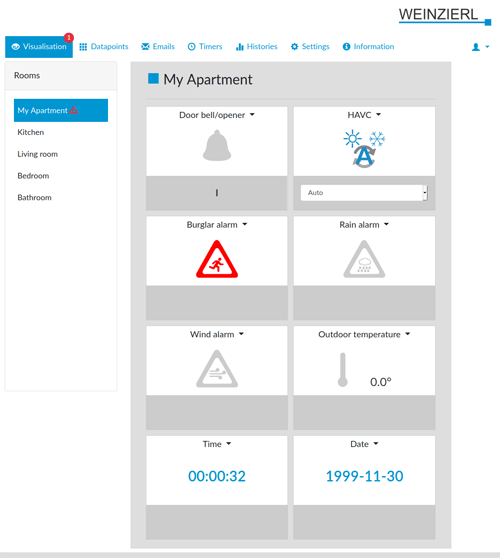

Vizuelizacija i kontrola

KNX IP BAOS 777 ima integrisani veb server koji omogućava pristup vizuelizaciji i podešavanjima uređaja putem veb pregledača. Savremeni interfejs vizualizacije omogućava kontrolu celokupne KNX instalacije podeljene u pojedinačne prostorije i funkcije.

Konfiguracija se vrši lako i dosledno putem dijaloga parametara ETS-a. Vizuelizacija se generiše dinamički i automatski u uređaju nakon svakog preuzimanja preko magistrale ili mreže. Nije potreban dodatni alat ili aplikacija.

Novodizajnirani korisnički interfejs uređaja nije samo vizuelno osvežen, već nudi i brojne nove funkcije. Na primer, alarmi se sada prikazuju putem ikonica animiranih funkcija, kao i ikonicama obaveštenja u glavnom prikazu vizuelizacije.Takođe je nova i funkcija filtera koja omogućava brzo i ciljano pronalaženje pojedinačnih funkcija i tajmera u instalaciji.

Podržane funkcije

Podaci se grafički prikazuju u pregledaču i funkcijama se može upravljati direktno - optimizovano za upotrebu na dodirnim interfejsima.

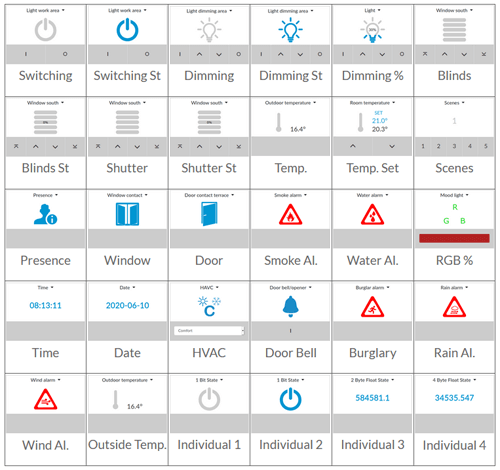

Podržane su sledeće funkcije:

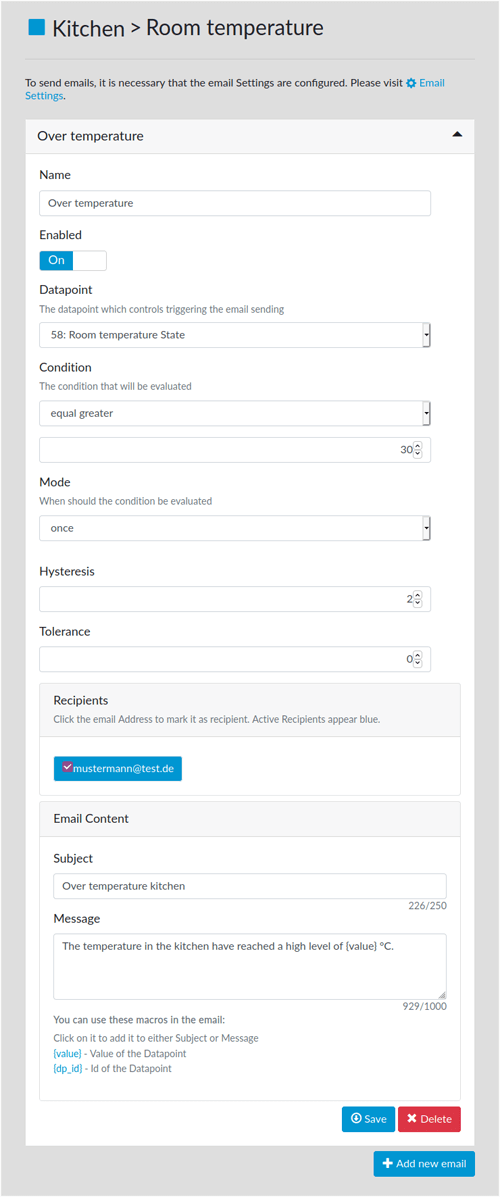

Email Obaveštenja

Obaveštenja e-poštom sada omogućavaju informacije o trenutnom statusu i promenama u KNX instalaciji. E-mail adrese koje je lako konfigurisati uvek se šalju kada vrednost izabrane tačke podataka ispunjava konfigurisani uslov. U veb interfejsu pojedinačna obaveštenja putem e-pošte mogu biti prikazana ili sakrivena radi boljeg pregleda.

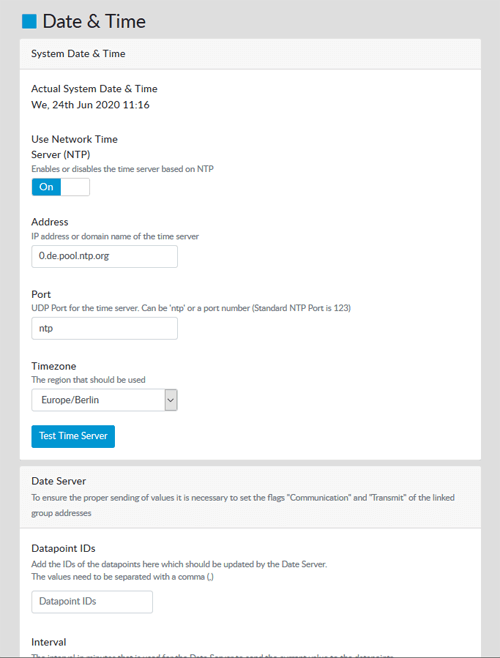

Datum i vreme

Trenutni datum i vreme uređaja - oni se sada mogu podesiti ručno ili preko NTP (Network Time Protocol) servera. Pomoću ove funkcije, cela KNX instalacija se sada može isporučiti sa ručno podešenim ili spolja sinhronizovanim vremenom.

Programski interfejs

KNX IP BAOS 777 se može koristiti kao interfejs za KNX magistralu na nivou telegrama. Kompatibilan je sa KNXnet / IP specifikacijom i može se koristiti kao magistralni interfejs za ETS® ili druge programe koji podržavaju KNXnet / IP tuneliranje. Podržava do 8 istovremenih veza.

Residential Gateway

KNX sistem zasnovan je na posebnom protokolu koji je teško primeniti za uređaje koji nisu KNX. Koristeći Weinzierl-u BAOS arhitekturu, uređaj preslikava KNX podatke u informatički prihvatljiv API. Ovo znatno smanjuje napor za povezivanje spoljnih aplikacija kao što su kontrolni sistemi ili vizualizacije sa KNX-om.

KNX BAOS arhitektura omogućava ne samo pristup runtime podacima već i strukturi KNX-om instalacije. Sve informacije o prostorijama zgrade, kao i dostupnim funkcijama, klijent može pročitati kao metapodatke. Uz pomoć ETS-a definišu se prostorije i funkcije koje treba da budu dostupne korisniku. Uređaj takođe nudi funkcije vremena i snimanja, koje su dostupne putem BAOS protokola.

Primena specifičnog Gateway-a

KNX IP BAOS 777 se može koristiti kao mrežni prolaz za povezivanje sa sistemima koji nisu KNX. Može se koristiti, na primer, za integrisanje sistema grejanja ili audio aplikacija sa ETS integracijom u KNX sistem. U razvojne svrhe dostupna je generička ETS baza podataka koja nudi do 2000 tačaka podataka kao ravnu listu. Tipovi tačaka podataka mogu se konfigurisati pojedinačno putem ETS parametara. Naravno, mogu se razviti sopstveni unosi za ETS proizvode.

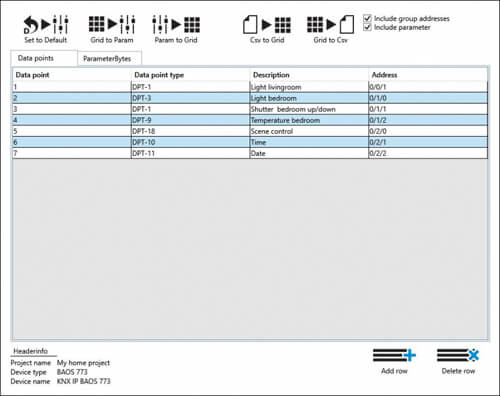

Weinzierl BAOS CSV Importer

Za sve Weinzierl BAOS module i uređaje dostupan je generički ETS unos. Sadrži listu svih dostupnih tačaka podataka. Možete odabrati tip tačke podataka i uneti ime za svaku tačku podataka. Pored toga, takozvani DCA (aplikacija za upravljanje uređajima) sada je dostupan sa Weinzierl BAOS CSV Importer-om. Weinzierl BAOS CSV Importer dostupan je za sve Weinzierl BAOS uređaje sa generičkom ETS bazom proizvoda i jednostavan je način za izvoz postojeće konfiguracije generičke BAOS baze podataka u CSV datoteku i uvoz u drugi projekat. Tako je pošteđena naporna konfiguracija ručno.

Tehnički podaci

Fizičke karakteristike

• Kućište: plastika (PC)
• Uređaj na DIN šinu, širina: 2 TE
• Težina: približno 90 g

Kontrole

• Četiri tastera za podešavanja na uređaju

Indikatori

• OLED displej
• KNX LED za programiranje
• LED lampice statusa na RJ45

KNX

• Srednji TP
• Dugačak ram
• Model uređaja B.
• Kompatibilan sa ETS 4.2 (ili novijim)
• Max. komunikacioni objekti: 2000 (sa generičkom bazom podataka)
• Max. adrese grupa: 2000

Ethernet

• 100BaseTKS (100Mbit / s)
• Podržani Internet protokoli ARP, ICMP, IGMP, UDP / IP, TCP / IP i DHCP
• KNXnet / IP protokoli: jezgro, upravljanje uređajima, tuneliranje
• Max. tunelarske veze: 8
• KNKS BAOS Binarni protokol V2.1
• KNX BAOS veb usluge (JSON)
• Max. BAOS veze: 10

Napajanje

• Spoljno napajanje 12-30 V jednosmerne struje
• Alternativa: napajanje preko Etherneta (PoE)
• Potrošnja energije: < 1,5 V

Konektori

• KNKS konektor
• LAN RJ-45 utičnica
• Konektor za napajanje

Dokumentacija

• Tehnički podaci
• Art.-Nr. 5193 EAN 426 026277 193 3
• Uputstvo
• Prezentacija: KNX i IP
• Beli papir: KNX preko IP-a
• Daljinski pristup pomoću ETS-a
• Baza podataka sa strukturom zgrade: ETS4.2/5
• CE deklaracija
