Pored toga, mrežni prolaz pruža logiku i kontrolne funkcije i uključuje bežični repetitor. KNX ENO 626 secure sada podržava više od 100 profila sa svojih 8 radio kanala, omogućavajući lako i sigurno povezivanje još više različitih EnOcean senzora i aktuatora KNX instalacija.

Sigurnost

Kao prvi KNX mrežni prolaz na tržištu, novi KNX ENO 626 secure podržava šifrovanu radio komunikaciju sa EnOcean uređajima. Puštanje u rad je jednostavno kao i obično: sa svih 8 kanala šifrovanje se može aktivirati pojedinačno. Posle toga, senzori i aktuatori EnOcean, koji podržavaju sigurnost, mogu se podučavati kao i ranije. Korisnik dobija veću sigurnost bez gubitka komfora.

Širok spektar funkcija u malom kućištu

KNX ENO 626 secure ima 8 kanala koji se mogu koristiti sa jednom od sledećih funkcija iz preko 100 profila (profili opreme EEP EnOcean):

Veza od senzora EnOcean do KNX-a:

• Prebacivanje i kontaktne funkcije

○ Prebacivanje
○ Zatamnjenje
○ Okidač gore / dole
○ Scena
○ Kontakti prozora
○ Prozorske ručke
○ prekidači pristupnih kartica
○ tasterski prekidači

• Senzori temperature
• Senzori vlažnosti
• Svetlosni senzori
• Senzori za prisustvo
• Senzori za gas
• Uređaji za kontrolu sobe
• Automatizovani brojači uređaja
• Senzori okoline (meteorološka stanica)
• Digitalni ulazi

Veza od KNX-a do aktuatora EnOcean:

• Relej
• Dimer
• Shutter
• HVAC aktuatori (ventili)

Kontrola / logika:

• Tajmer

○ Kašnjenje
○ Kolo za praćenje

• Kontrola

○ Dvostruki kontroler (bajt i float)
○ Kontinuirani regulator
○ Zahtevi za toplotom
○ Kontrola osvetljenja

• Logičke funkcije

○ Kapije (npr. AND, OR, XOR)
○ Toggle

• Ostalo

○ Triger
○ Enkoder
○ Pas čuvar

Konfiguracija uređaja i kanala vrši se pomoću softvera ETS preko KNX magistrale. Za učenje bežičnih komponenata koriste se tasteri i LED diode na uređaju.

Montaža i povezivanje

Montaža se može izvršiti u 68 mm kutiju. Napajanje uređaja realizuje se preko magistrale.

Funkcija repetitora

Funkcija repetitora koristi se za veće razdaljine između senzora i aktuatora. KNX ENO 626 je takozvani radio-repetitor nivoa 1.

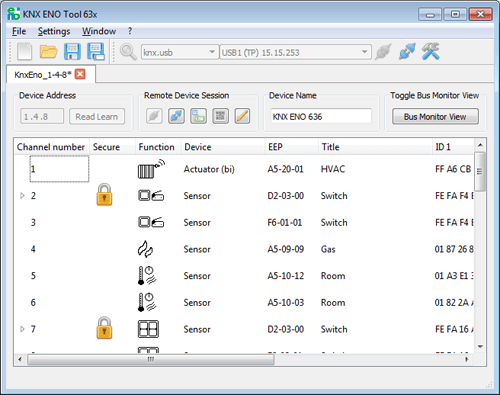

Konfiguracija: KNX ENO Tool

Softver KNX ENO Tool može se koristiti za konfigurisanje veza između različitih EnOcean-senzora i KNX / EIB EnOcean-Gatevai KNX ENO 626/630/632/6347636. Konfiguracija uređaja mrežnog prolaza može se čitati, modifikovati, izvoziti i sačuvati na istom ili drugom mrežnom prolazu. EnOcean Bus Monitor prikazuje EnOcean Telegrame koji se šalju preko KNX magistrale.

Tehnički podaci

Fizičke karakteristike

• Kućište: prozirna plastika (ABS)
• Poklapa se u podometnoj kutiji od 68 mm
• Dimenzije: 48 x 40 x 18 mm

Napajanje

• KNX Bus približno 12 mA

Funkcije

• 8 kanala za senzore / aktuatore ili logiku
• 8 kanala za logiku
• Podržani EnOcean profili opreme EEP-ovi

Konektori

• Konektor za KNX magistralu (crvena / crna)

RF interfejs

• EnOcean, ISM opseg 868.3 MHz, ASK
• Interna antena
• Izlazna snaga: 3dBm

Dokumentacija

• Art.-Nr. 5269 EAN 42 6026277 269 5
• Tehnički podaci
• Uputstvo
• Baza podataka za ETS4 / 5
• Podržani EEP-ovi
• CE deklaracija
