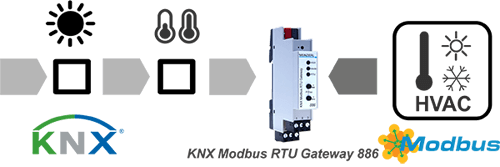

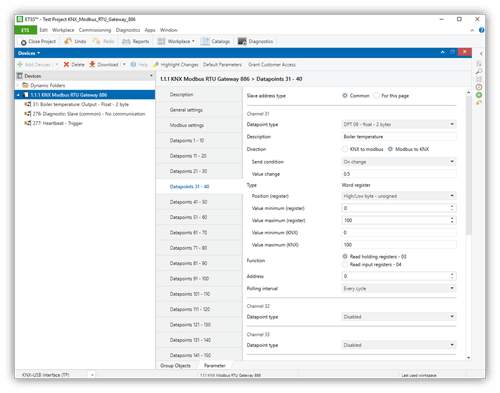

Dodela između KNX objekata i Modbus registara vrši se putem parametara u ETS-u - nije potreban dodatni alat. Konfiguracija se takođe može izvesti i uvesti preko DCA (Device Configuration App, SV ekstenzija u ETS-u). Uređaj omogućava interpretaciju i skaliranje Modbus podataka prema tipovima tačaka podataka KNX standarda.

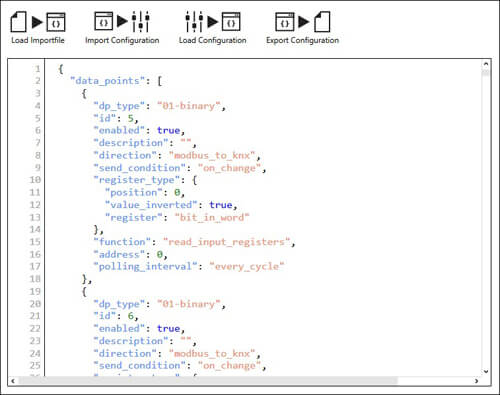

Weinzierl Modbus Gateway Config Tool je takozvani DCA (Device Configuration AddIn) za ETS. Ovim je moguće izvesti konfiguraciju baze podataka Weinzierl KNX Modbus RTU Gateway 886 i uvesti je u drugi mrežni prolaz. Weinzierl
Modbus Gateway Config Tool dostupan je na mreži za besplatni download u mrežnoj prodavnici KNX Association u okviru Shop / ETS Apps (neophodno je kreiranje korisničkog naloga).
• Kućište: plastika
• Uređaj na DIN šinu, širina: 18 mm
• 2 dugmeta i 3 LED diode, višebojne
• KNX dugme za programiranje sa LED-om (crveno)
• Tip: RTU
• RS-485, 1.2 / 2.4 / 4.8 / 9.6 / 19.2 / 38.4 / 56.0 / 115.200 kBit/s
• Master ili Slave
• Master: do 25 pomoćnih uređaja
• Do 250 kanala
• KNX autobus približno 4 mA
• Modbus pomoćno napajanje 12-24 V⎓, 5 mA
• Konektor za KNX magistralu (crvena / crna)
• Priključni vijčani konektor (3 pola) za Modbus
• Priključni vijčani konektor (3 pola) za napajanje
