KNX Serial 870


KNX serijski interfejs BAOS 870 služi kao jednostavno rešenje integracije za uređaje koji nisu KNX. Dizajniran kao RS-232 interfejs, KNX Serial 870 koristi dokazani FT1.2 protokol (PEI 10) kao format poruke. Štaviše, uređaj podržava BAOS protokol za pristup tačkama podataka. Ovo omogućava da uređaji koji nisu KNKS budu u potpunosti integrisani u KNX mrežu putem RS-232 veze. Za brzi početak na raspolaganju su vam demonstracioni alat kao i ETS unos sa 250 grupnih objekata. Dalje, mogu se kreirati pojedinačne ETS predstave za OEM verzije.

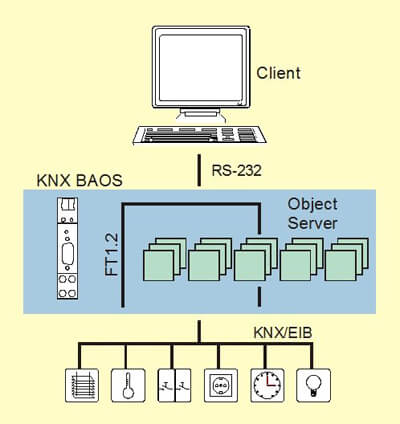

Funkcionalnost Object Server-a

Za sve veći broj uređaja, na primer u oblastima multimedije i bezbednosne tehnologije, razmena kontrolnih informacija sa automatizacijom zgrada je od značaja. Međutim, za određene uređaje je poželjno da ne pristupaju direktno magistrali. Umesto toga, može se uspostaviti veza sa KNX-om preko RS-232.


Sledeći zadaci poput generisanja i tumačenja KNX telegrama, kao i znanje o korišćenim grupnim adresama, obavljaju se u interfejsu KNX / RS-232. U ovom slučaju, interfejs KNX / RS-232 preuzima ulogu krajnjeg uređaja KNX. To znači da KNX komunikacioni softver uređaja upravlja tačkama podataka da bi primljene telegrame dodelio odgovarajućim komunikacionim objektima. Uređaj nezavisno kreira i šalje i grupne telegrame. Pomoću ETS (Engineering Tool Softvare) mogu se konfigurisati grupni objekti. U ETS-u se uređaj pojavljuje kao konvencionalni učesnik magistrale. Preko dijaloga parametara konfigurišu se tipovi podataka objekata grupe. Nakon toga, adrese grupa mogu se postaviti kao uobičajeno.

Klijent može pristupiti tačkama podataka preko RS-232 bez znanja o KNX sintaksi. Jedan klijent se obraća tački podataka preko indeksa tog objekta. Ako se adrese grupa u KNX mreži promene u bilo kom trenutku, interfejs se može bez problema ažurirati pomoću ETS-Download-a. Nema potrebe za ažuriranjem konfiguracije klijenata.

Interfejs podržava do 250 grupnih objekata i za svaki objekat postoji posebna memorija. Vrednosti komunikacionih objekata ažuriraće se automatski kada im se obraća telegramom, čak i ako nije povezan klijent. Ovo je povoljno za klijenta. Ako se pokrene ili probudi, može pročitati sliku podataka sa interfejsa bez naglašavanja KNX magistrale i bez zapaženog odlaganja.

Tehnički podaci

Fizičke karakteristike

• Kućište: plastika
• Uređaj na DIN šinu, širina: 18 mm
• Težina: približno 45 g

Kontrole

• Ključ za učenje za KNX

Indikatori

• LED za učenje (crvena)
• Signalna LED (zelena) za KNX vezu

Napajanje

• Uređaj se isporučuje sa KNKS sabirnicom.
• Trenutna potrošnja: oko 10 mA

Konektori

• KNX: KNX konektor
• RS-232: SUB-D konektor ("female", 9 polova)
• Dužina kabla max. 5 m

Dokumentacija

• Art.-Nr. 5122 EAN 42 6026277 122 3
Tehnički podaci
Uputstvo
Svet BAOS-a
• Baza podataka za proizvod: ETS3 i za ETS4/5
Opis protokola
Demo primena za MS Windows®
CE deklaracija
