KNX ENO 636 secure


Sigurni uređaj KNX ENO 636 služi kao dvosmerni prolaz između EnOcean bežičnih uređaja i KNX magistrale. Pomoću ovog uređaja komande i izmerene vrednosti sa bežičnih senzora EnOcean mogu se preneti na KNX magistralu, na primer za kontrolu KNX aktuatora. Bežičnim pokretačima EnOcean takođe se može upravljati putem KNX-a. KNX ENO 636 secure iz kompanije Weinzierl podržava šifrovanu radio komunikaciju sa EnOcean uređajima sa omogućenom sigurnošću.

Pored toga, mrežni prolaz pruža logiku i kontrolne funkcije i uključuje bežični repetitor. KNX ENO 636 secure sada podržava više od 100 profila sa svoja 32 radio kanala, omogućavajući lako i sigurno povezivanje još više različitih EnOcean senzora i aktuatora KNX instalacija.

Sigurnost

Kao prvi KNX mrežni prolaz na tržištu, novi KNX ENO 636 secure podržava šifrovanu radio komunikaciju sa EnOcean uređajima. Puštanje u rad je jednostavno kao i obično: sa svih 32 kanala šifrovanje se može aktivirati pojedinačno. Posle toga, senzori i aktuatori EnOcean, koji podržavaju sigurnost, mogu se podučavati kao i ranije. Korisnik dobija veću sigurnost bez gubitka komfora.

Širok spektar funkcija i 32 kanala

KNX ENO 636 secure ima 32 kanala koji se mogu koristiti sa jednom od sledećih funkcija iz preko 100 profila (profili opreme EEP EnOcean):

Veza od senzora EnOcean do KNX:

• Prebacivanje i kontaktne funkcije

○ Prebacivanje
○ Zatamnjenje
○ Okidač gore / dole
○ Scena
○ Kontakti prozora
○ Prozorske ručke
○ Prekidači pristupnih kartica
○ Tasterski prekidači

• Senzori temperature
• Senzori vlažnosti
• Svetlosni senzori
• Senzori za prisustvo
• Senzori za gas
• Uređaji za kontrolu sobe
• Automatizovani brojači uređaja
• Senzori okoline (meteorološka stanica)
• Digitalni ulazi

Veza od KNX do aktuatora EnOcean:

• Prebacivanje
• Zatamnjenje
• Shutter
• HVAC aktuatori (ventili)

Kontrola / logika:

• Tajmer

○ Kašnjenje
○ Kolo za praćenje

• Kontrola

○ Dvostruki kontroler (bajt i float)
○ Kontinuirani regulator
○ Zahtevi za toplotom
○ Kontrola osvetljenja

• Logičke funkcije

○ Kapije (npr. AND, OR, XOR)
○ Isključi

Ostalo:

• Okidač
• Enkoder
• Pas čuvar

Konfiguracija uređaja i kanala vrši se pomoću softvera ETS preko KNX magistrale. Za učenje bežičnih komponenti koriste se tasteri i ekran u uređaju.

Montaža i povezivanje

Montaža se može izvršiti na zidnu površinu (npr. opeka ili drvo). Montažne rupe se podudaraju sa 55 mm kutijom. Napajanje uređaja realizuje se preko magistrale.

Funkcija repetitora

Funkcija repetitora koristi se za veće razdaljine između senzora i aktuatora. KNX ENO 636 je takozvani radio-repetitor nivoa 1.

Funkcija nadgledanja magistrale

Integrisana funkcija nadgledanja magistrale koristi se za dijagnostiku sistema direktno na uređaju. Uređaj može prikazivati i EnOcean telegram kao i KNX telegrame.

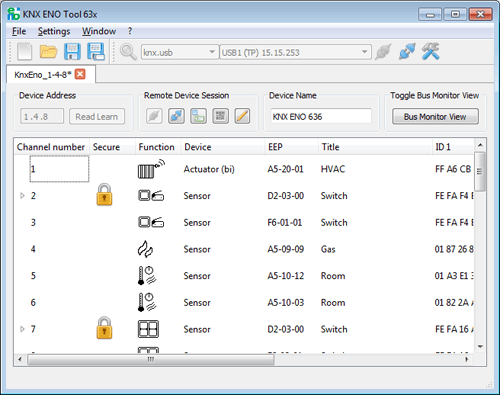

Konfiguracija: KNX ENO Tool

Softver KNX ENO Tool može se koristiti za konfigurisanje veza između različitih EnOcean-senzora i KNX / EIB EnOcean-Gatevai KNX ENO 626/630/632/6347636. Konfiguracija uređaja mrežnog prolaza može se čitati, modifikovati, izvoziti i sačuvati na istom ili drugom mrežnom prolazu. EnOcean Bus Monitor prikazuje EnOcean Telegrame koji se šalju preko KNX magistrale.

Tehnički podaci

Fizičke karakteristike

• Kućište: plastično, belo
• Površinska montaža, odgovara na 55 mm kutiju
• Dimenzije: 81 x 81 x 25 mm

Napajanje

• KNX autobus približno 12 mA

Konektori

• Konektor za KNX magistralu (crvena / crna)

RF interfejs

• EnOcean, ISM opseg 868.3 MHz, ASK
• Izlazna snaga: 3dBm

Dokumentacija

• Art.-Nr. 5268 EAN 42 6026277 268 8
Tehnički podaci
Uputstvo
• Baza podataka za ETS4 / 5
Podržani EEP-ovi
CE deklaracija
