Tehnički podaci

Fizičke karakteristike

• Kućište: plastika
• Uređaj na DIN šinu, širina: 1 modul (18 mm)
• Težina: približno 50g

Indikator i osigurač

• LED (zelena) prikazuje stanje releja
• Stakleni osigurač 5 x 20 mm, 10 A

Konektori

• Vijčana stezaljka (2 pola) za ulaz od 24 V⎓
• Vijčana stezaljka (3 pola) za izlaz 230 V∿

Ulazni

• Ulazni napon (signal) 24 V⎓
• „Zadržavanje struje“ < 2 mA

Izlazni

• Osigurač 10 A
• Tip releja: 250 V∿ / 16 A, dvostabilan
• U zavisnosti od tipa opterećenja (kapacitivnog ili induktivnog) preklopna snaga se može znatno smanjiti.

Rezervni releji

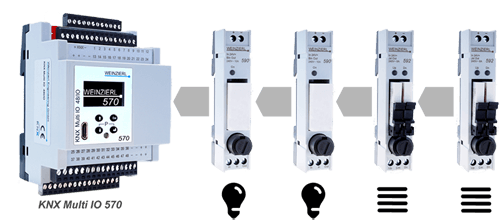

Standardni releji za Multi IO Extension 590

• Art.-Nr. 5347 EAN: 42 6026277 347 0
• Materijal za kontakt: AgSnO2
• Ulaz 24 V
• Izlaz 230 V / 16 A, bi-stabilan
• Jedinica isporuke: 10 kom.

Specijalni releji za Multi IO produžetak 590

• Art.-Nr. 5348 EAN: 42 6026277 348 7
• Materijal za kontakt: AgSnO2
• Za velike udarne struje, npr. za LED lampe
• Ulaz 24 V
• Izlaz 230 V / 16 A, bi-stabilan
• Jedinica isporuke: 10 kom.

• Art.-Nr. 5349 EAN: 42 6026277 349 4
• Materijal za kontakt: AgSnO2
• Za ručni rad
• Ulaz 24 V
• Izlaz 230 V / 16 A, bi-stabilan
• Jedinica isporuke: 10 kom.

Dokumentacija

• Art.-Nr. 5321 EAN 42 6026277 321 0
• Tehnički podaci
• CE deklaracija
